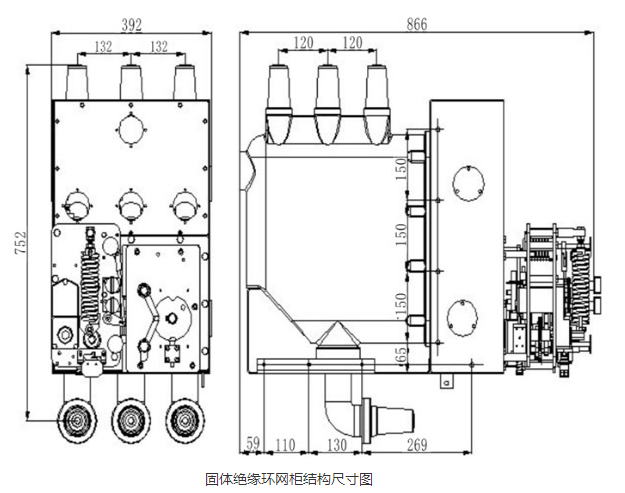

固體柜的機芯是由真空滅弧室、固體絕緣系統、三工位刀閘、操作組織等幾個比較重要的部分組成。其間,各個部分都有其自身的功能特色:
1、真空滅弧室:
固體柜的真空滅弧室中主要元器件是真空斷路器,真空斷路器具有開斷短路電流能力,用于電路和電氣設備的過載和短路保護。因其觸頭開距小,燃弧時間短,觸頭一開斷故障電流時燒傷細微,所需的操作能量小,動作快等特色,它同時還具有體積小,重量輕,保護作業量小,能防水、防爆,操作噪聲小的長處,是替代油斷路器和SF6斷路器的理想斷路器,廣泛用于電力、冶金、通訊等行業的高頻加熱等配電系統。斷路器用真空滅弧室是真空斷路器的要害部件,是真空斷路器的心臟,它基本上處理了斷路器的主要功能。
2、固體絕緣系統:
固體柜的固體絕緣系統采用APG工藝成型的固封極柱將真空滅弧室和上下出線座等載流導體封裝成一個整體。阻隔開關安裝在固封極柱的腔體內,使得相間絕緣以固體絕緣方法為主絕緣方法。單相母線可擴展設計,完成功能單元無線擴展。
3、三工位刀閘:
一切開關柜配有三工位刀閘。三工位刀閘與主開關一起內置于固封極柱內。三相聯動,可操作完成作業/阻隔/接地三個方位。與主開關采用了機械聯鎖,只要在主開關處處于分閘方位時,三工位刀閘才能動作,另外三工位組織作業和接地方位也能完成互鎖,當刀閘處于作業方位時,接地側孔被鎖住:當刀閘處于接地方位時作業側孔被鎖住。
4、操作組織:
固體柜的斷路器操作組織為繃簧操作組織,有著結構簡略、動作牢靠、體積小巧、免保護等特色,合閘功巨細可根據用戶要求上下調整,組織能夠手動儲能、手動合閘、手動分閘,也能夠電動儲能、電動分合閘,便利用戶操作。
